涂布時(shí)出現(xiàn)白點(diǎn)怎么回事？

鋰電池生產(chǎn)行業(yè)大家最少接觸、最摸不著頭腦的涂布時(shí)出現(xiàn)凹坑（白點(diǎn)），輥壓后就是黑點(diǎn)是怎么回事？

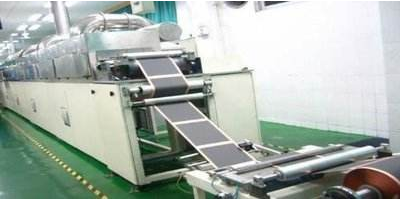

現(xiàn)象：在電池生產(chǎn)涂布工藝中，常呈現(xiàn)為似氣泡狀白色點(diǎn)狀凹坑，或呈露箔狀的問(wèn)題；很多人喜歡將此判斷為氣泡，其實(shí)不然，而是縮孔。結(jié)合工藝配方，問(wèn)題可能出在VGCF上。實(shí)驗(yàn)方案：作為工藝，保持配方不變來(lái)改善漿料是基本原則。

添加NMP類(lèi)高沸點(diǎn)有機(jī)溶劑助水系漿料分散和改善涂布烘干效果，是比較常見(jiàn)的作法，其結(jié)果也驗(yàn)證了其工藝的可行性。

VGCF的團(tuán)聚體作為低表面張力點(diǎn)，導(dǎo)致了縮孔的產(chǎn)生，但是實(shí)驗(yàn)，50%固含量2500mpa's粘度，問(wèn)題卻未能解決：難道真是設(shè)備能力所限（線速度也就15m/min的樣子）？

VGCF+水+PVP+CMC，這幾樣刮細(xì)度便看到了縮孔，那么問(wèn)題就明了了。絕對(duì)就是VGCf的團(tuán)聚造成的縮孔了？

顯然問(wèn)題沒(méi)那么簡(jiǎn)單，從事漿料工藝的同仁基本都有一個(gè)習(xí)慣，水系漿料的粘度基本都控制在3000mpa's之下，但是，在這里，為了減少縮孔，卻必須要提高粘度；是不是完全糊涂了？

在一定條件下，縮孔由下式?jīng)Q定：

Q（單位時(shí)間內(nèi)流量）=h（濕膜厚度）2×△v（表面張力梯度）/2n（涂料粘度）好了，這個(gè)公式足以證明高粘度，低表面張力的NMP，發(fā)揮作用的原因了。但是，作為技術(shù)人員，要知道，粘度、表面張力梯度，這些都只是影響因素，而不是最根本的因子。

影響因素基本確定：粘度，烘干，表面張力，VGCF，膠粒（CMC）。

其他因素猜想：羧甲基纖維素鈉、PVP都是表面活性劑，一端親水，一端疏水，當(dāng)其濃度過(guò)高時(shí)，便形成膠束，親水基朝外（水溶劑漿料），疏水基團(tuán)在內(nèi)，結(jié)合本漿料配方（VGCF，Super-P比例均較高，CMC1.8%），VGCF Super-P本身疏水，那么和膠束內(nèi)更容易親和，結(jié)合在細(xì)度計(jì)上觀察到的CMC+水+VGCF+PVP就有縮孔的現(xiàn)象，減少了聚合物CMC、PVP的比例進(jìn)行了實(shí)驗(yàn)，設(shè)計(jì)原則：維持材料不變，減少CMC、PVP比例，本質(zhì)即降低膠體濃度。

實(shí)驗(yàn)第一次，3500mpa's粘度，細(xì)度計(jì)上80um可見(jiàn)縮孔；涂布改善。

實(shí)驗(yàn)第二次，2500mpa's粘度，細(xì)度65um，有縮孔；涂布效果一致。如果是原有配比，2500的粘度，那涂布縮孔是沒(méi)法看的。
